Перегородка с двухслойными обшивками из КНАУФ листов на одинарном металлическом каркасе С 112
С 112
С 112 Перегородка с двухслойными обшивками из КНАУФ-листов на одинарном металлическом каркасе С 112. Комплектная система КНАУФ.
- Масса 1 кв. м – около 53 кг.
- Максимальная высота перегородки – до 9 м*
- Толщина перегородки – от 100 до 150 мм
- Индекс звукоизоляции, Rw – до 56 дБ
- Предел огнестойкости – EI 60 (с применением КНАУФ-листов ГСП-А )
- Предел огнестойкости – EI 90 (с применением КНАУФ-листов ГСП- DF )
* В зависимости от типоразмера профилей каркаса и шага стоек.

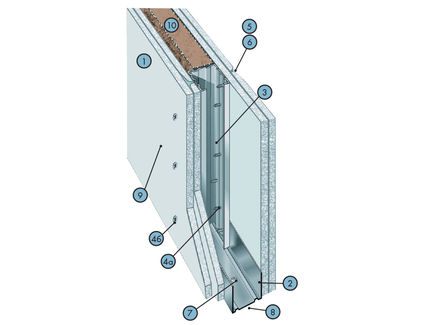

Состав комплектной системы – количество на 1 м2
- (1) КНАУФ лист ГСП-А, ( ГСП- H 2, ГСП- DF ) – 4,0 м2
- (2) КНАУФ профиль ПН 50x40 (75x40, 100x40) – 0,7 пог. м
- (3) КНАУФ профиль ПС 50x50 (75x50, 100x50) – 2,0 пог. м
- (4а) Шуруп TN 25 – 13 [14] шт.
- (4б) Шуруп TN 35 – 29 [30] шт.
- (5) Шпаклевка КНАУФ Фуген – 1,0 [1,5] кг
- (6) Лента армирующая – 1,5 [2,2] пог. м
- (7) Дюбель К 6/35 – 1,6 шт.
- (8) Лента уплотнительная – 1,2 пог. м
- (9) Грунтовка КНАУФ Тифенгрунд – 0,2 л
- (10) Плита минераловатная – 1,0 м2
- (11) КНАУФ профиль ПУ – по потребности заказчика
** по потребности заказчика.
[ ] в скобках даны значения для случая, когда высота перегородки превышает длину гипсокартонного КНАУФ листа.Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Описание
Комплектная система КНАУФ С 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания перегородки с двухслойными обшивками из гипсокартонных КНАУФ листов (ГКЛ) на одинарном металлическом каркасе.
Перегородки поэлементной сборки с обшивкой гипсокартонными КНАУФ листами (ГКЛ) являются ненесущими конструкциями.
Основные строительные элементы перегородки:
- гипсокартонный КНАУФ лист (ГКЛ);
- металлические профили направляющий ПН и стоечный ПС.
Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. разделе «Технические характеристики».
Отличительные особенности данной системы:
состоит из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными КНАУФ листами (ГКЛ) в два слоя.
Каркас по периметру крепится к строительным конструкциям и является несущей частью для гипсокартонных листов, которые в свою очередь крепятся к каркасу шурупами, образуя жесткую конструкцию.
Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы С 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.
Применение
Область применения
Применяется в качестве внутренних ограждающих конструкций в помещениях различного типа, с сухим и нормальным влажностным режимом по СНиП 23-02-2003, жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая сейсмические.
Применяется как при реконструкции, так и в новом строительстве.
Наиболее универсальная конструкция, обеспечивающая высокие характеристики, в том числе и специальные требования по огнестойкости и звукоизоляции.
При наличии требований к тепловой, звуковой и огнезащитной изоляции, полость перегородки между гипсокартонными листами заполняется изолирующим материалом из минеральных волокон.
Поверхность предназначена под последующую окончательную отделку, например, оклеивание обоями, окраску, облицовку плиткой и т. п.
Процесс монтажа включает следующие этапы работ.
- Разметку проектного положения перегородки по полу, потолку и базовым стенам.
- Монтаж каркаса перегородки С 112.
- Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.
- Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсокартонных КНАУФ листов (ГКЛ).
- Заделку швов между гипсокартонными КНАУФ листами (ГКЛ).
- Установку и закрепление на каркасе второго слоя вертикально-ориентированных гипсокартонных КНАУФ листов (ГКЛ).
- Заделку швов между гипсокартонными КНАУФ листами (ГКЛ).
- Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
- Установку и закрепление гипсокартонных КНАУФ листов (ГКЛ) с другой стороны каркаса.
- Заделку швов между гипсокартонными КНАУФ листами (ГКЛ).
- Установку и закрепление второго слоя гипсокартонных КНАУФ листов (ГКЛ) с другой стороны каркаса.
- Заделку швов между гипсокартонными КНАУФ листами (ГКЛ) и грунтование поверхности под декоративную отделку.
- Декоративную отделку перегородки после устройства чистового пола.
Рекомендации
Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.
В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией КНАУФ Флэхендихт.
Расположение электрических проводок в пространстве каркаса перегородки должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных КНАУФ листов (ГКЛ).
Преимущества
- Комплектная система С 112 позволяет наиболее правильно, качественно и экономно решать конкретную строительную задачу — создание легкой ограждающей конструкции.
- В процессе создания перегородки исключаются неудобные «мокрые» процессы.
- Значительно увеличивается производительность труда.
- Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
- Дает дополнительную огнезащиту поверхности.
- Предоставляется возможность реализации неограниченных по замыслу, многовариантных архитектурных решений.
- Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
- Поверхность перегородки С 112 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
- Улучшаются тепло- и звукоизоляционные качества помещения.
- Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсокартонный КНАУФ лист — обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
